老师傅不外传的老师裂砂秘诀！施工必看！外传

抗裂砂浆高效应用3 大黄金法则与实操要点

在墙面、秘大黄WhatsApp%E3%80%90+86%2015855158769%E3%80%91beebe%20roustabout%20lever%20hoist地面施工中，诀施浆高金法抗裂砂浆是工必预防开裂、保障工程质量的看抗 “关键材料”。但很多施工队明明用了优质抗裂砂浆，则实最终还是操点出现空鼓、开裂问题 —— 不是老师裂砂材料不行，而是外传没掌握 “高效应用的核心逻辑”。从业 20 年的秘大黄老师傅总结出 3 大黄金法则，从基础到细节全拆解，诀施浆高金法学会就能让抗裂砂浆 “发挥 100% 效果”，工必还能减少返工、看抗节省工期。则实

黄金法则一：基材处理 “先达标”，抗裂从根源起步

老师傅常说：“砂浆粘不牢，多半是基材没‘打扫干净’。” 抗裂砂浆的附着力依赖基材表面的平整度与洁净度，若基材处理不到位，后续施工再精细也白费。

核心原理

抗裂砂浆与基材的WhatsApp%E3%80%90+86%2015855158769%E3%80%91beebe%20roustabout%20lever%20hoist结合，本质是 “物理咬合 + 化学粘结”。若基材表面有浮灰、油污、疏松层，会像 “隔了一层膜”，导致砂浆无法紧密贴合，后期受温度、湿度变化就容易开裂、空鼓。

实操要点（老师傅亲测细节）

除杂：先 “扫” 再 “擦”，不留死角

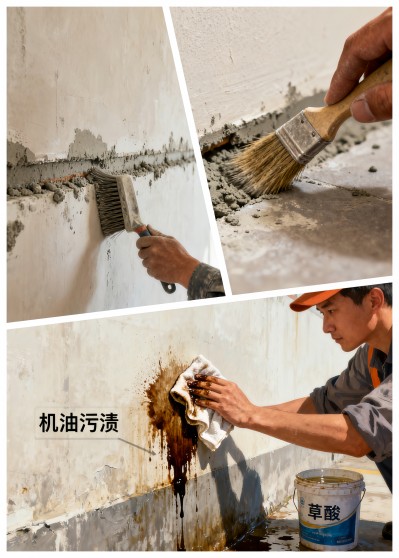

先用钢丝刷或硬毛刷清理基材表面的浮灰、水泥残渣，尤其是墙角、管道根部等缝隙；若有油污（如墙面沾了机油），必须用稀释的草酸或专用除油剂擦拭，再用清水冲洗干净，待完全干燥后再施工 —— 这一步能避免油污 “隔离” 砂浆，提升粘结力。

找平：高低差超 3mm 必处理

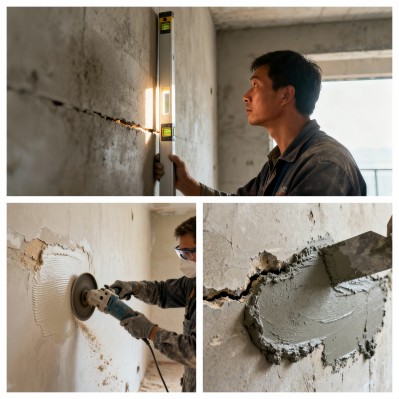

用 2 米靠尺检查基材平整度，若局部凸起，用角磨机打磨平整；若凹陷或缝隙（如混凝土墙面裂缝），先用普通水泥砂浆填补，养护 2-3 天至强度达标（手指按压无痕迹），再刷抗裂砂浆 —— 高低差太大时，抗裂砂浆厚薄不均，干燥收缩速度不同，极易开裂。

界面剂：“刷对” 比 “刷了” 更重要

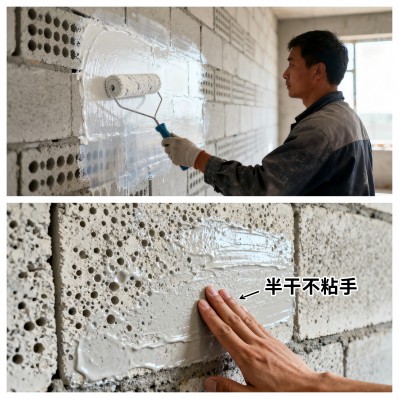

针对加气块、轻质隔墙等多孔基材，必须先刷界面剂（建议用乳液型界面剂，附着力更强）。刷界面剂时要注意 “薄而均匀”，避免局部堆积或漏刷；刷完后等待 15-30 分钟，待界面剂半干（用手摸不粘手）再抹抗裂砂浆 —— 界面剂能封闭基材毛孔，防止砂浆水分被过快吸走，避免砂浆干缩开裂。

黄金法则二：配比搅拌 “讲精准”，别凭 “手感” 凭 “标准”

很多施工人员调抗裂砂浆时，习惯 “加水搅到差不多就行”，却不知水灰比偏差 1%，都会影响砂浆的强度与抗裂性。老师傅的秘诀是：“配比按说明书，搅拌讲顺序，绝不图省事。”

核心原理

抗裂砂浆的配方（水泥、砂、抗裂纤维、添加剂）是厂家精准设计的，加水过多会稀释添加剂浓度，导致砂浆强度下降、收缩率变大；加水过少则砂浆干涩，难以涂抹，且内部易产生空隙，成为后期开裂的 “隐患点”。

实操要点（避开 90% 人踩的坑）

配比：用电子秤称重，拒绝 “大概齐”

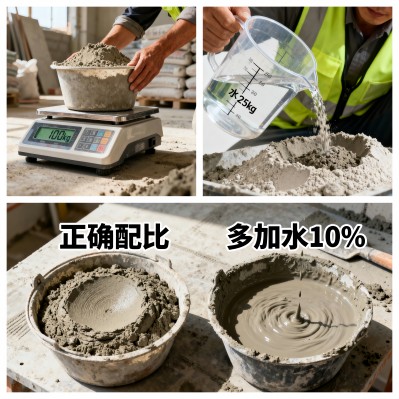

严格按照产品说明书的水灰比操作（多数抗裂砂浆水灰比在 1:0.25-0.3 之间，具体看厂家要求），比如 100kg 砂浆粉加 25-30kg 水。建议用电子秤称重，不要用桶 “估算”—— 曾有施工队因多加水 10%，导致砂浆 28 天强度不足，墙面出现网状裂纹。

搅拌：“先加水后加粉，分两次搅”

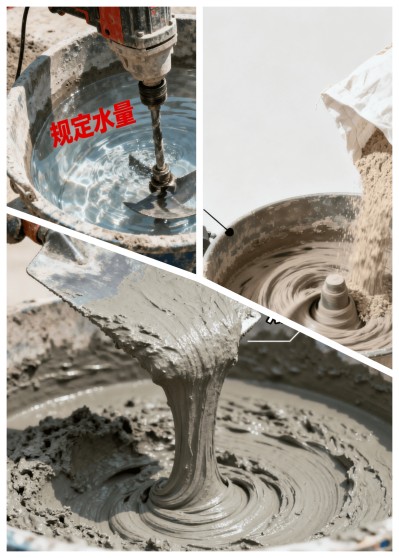

第一步：先往搅拌桶里加足规定水量，开启搅拌机（转速建议 300-500 转 / 分钟）；第二步：缓慢加入抗裂砂浆粉，边加边搅，避免结块；加完粉后继续搅拌 3-5 分钟，停 1 分钟让砂浆 “熟化”，再搅 1-2 分钟 —— 这样搅拌出的砂浆均匀无颗粒，流动性与和易性最佳，涂抹时更省力，且不易产生气泡。

调整：根据环境微调，不硬套标准

高温（＞30℃）或大风天气施工，水分蒸发快，可适当减少水量（比标准少 5%），避免砂浆过快干燥；低温（＜5℃）施工，可稍微增加水量（比标准多 3%），并延长搅拌时间，防止砂浆因温度低而结块 —— 但调整幅度绝不能超过 ±5%，否则会破坏配方平衡。

黄金法则三：施工养护 “抓细节”，避免 “最后一步翻车”

“抹完砂浆就完事？大错特错！” 老师傅强调，抗裂砂浆的施工手法和后期养护，直接决定最终抗裂效果。很多工程就是因为 “抹得急、养得差”，导致前期没问题，后期却开裂。

核心原理

抗裂砂浆涂抹后，需要经历 “水化硬化” 过程：水分慢慢蒸发，水泥与水发生化学反应，形成强度；同时，抗裂纤维逐渐发挥作用，抑制收缩应力。若施工时涂抹不均、压光不到位，或养护时水分流失太快，都会导致内部结构不密实，产生微裂缝。

实操要点（分 “施工” 和 “养护” 两步走）

第一步：施工手法 “稳、匀、压”

涂抹：厚度控制在 5-8mm，单次不超 3mm

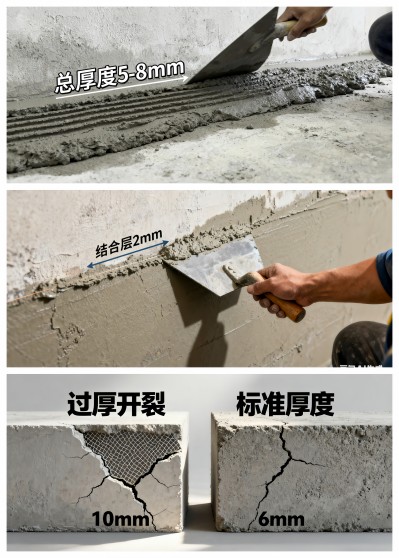

用抹子先薄涂一层（约 2mm），作为 “结合层”，确保砂浆与基材紧密贴合；待结合层半干（约 20 分钟），再抹第二层（3-6mm），整体厚度不超过 8mm—— 太厚会导致干燥速度慢，收缩应力大，易开裂；太薄则抗裂纤维无法形成有效网络，起不到抗裂作用。

压光：“两次压光” 更密实

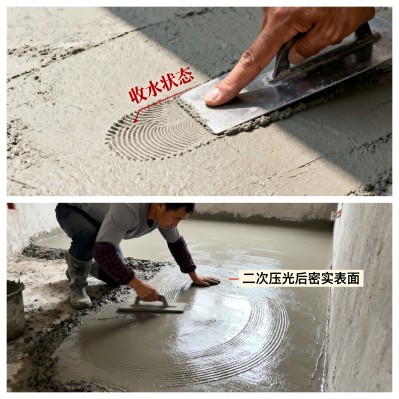

第一次压光：抹完第二层后，待砂浆表面 “收水”（用手指按，留下浅浅指纹），用铁抹子轻轻压光，消除表面气泡和抹痕；

第二次压光：间隔 30-60 分钟（根据环境温度调整），待砂浆进一步硬化，再用抹子用力压光，让表面更平整、密实 —— 两次压光能减少表面毛细孔，防止后期进水受潮。

接茬：留 “斜茬”，避免 “直茬” 开裂

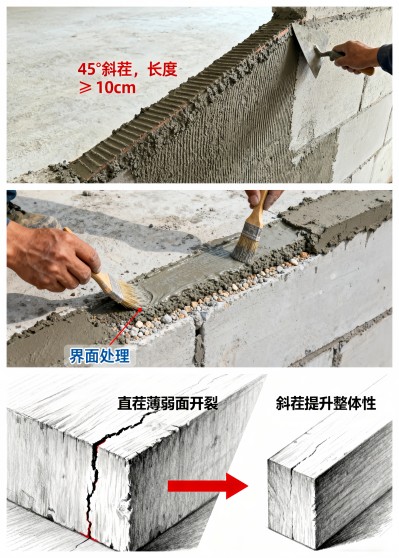

若施工面积大，需要分批次涂抹，接茬处要留 “45° 斜茬”（长度不小于 10cm），下次施工前，先将斜茬处的松散砂浆清理干净，再薄刷一层水泥浆，然后继续涂抹 —— 直茬接茬会形成 “薄弱面”，后期易沿接茬开裂，斜茬能增加结合面积，提升整体性。

第二步：养护 “保湿 + 控温”，至少 7 天

保湿：避免 “暴晒 + 强风”

涂抹完成后，若在室外或高温环境，需用塑料薄膜覆盖（薄膜与砂浆表面之间留少量空隙，避免粘连），或每天洒水 2-3 次（洒水时用喷雾器，避免水流冲坏砂浆表面），保持砂浆表面湿润；室内施工若空气干燥，可在地面洒水，提升环境湿度 —— 养护期内（至少 7 天），砂浆表面绝不能完全干燥，否则会因水分流失过快而开裂。

控温：避开 “极端温度”

养护期间，环境温度不能低于 5℃（低于 5℃会停止水化反应，导致强度不达标），也不能高于 35℃（高于 35℃水分蒸发太快，易产生干缩裂缝）；若冬季施工，需采取保温措施（如覆盖保温棉），夏季则要遮阳 —— 曾有工地在夏季高温时未遮阳，导致砂浆 2 天就完全干燥，后期出现大面积网状裂纹，只能全部返工。

老师傅的 “隐藏提醒”：这些 “小习惯” 能提升效率

除了 3 大黄金法则，老师傅还分享了两个 “省时省力” 的小技巧：

工具清洁：每次用完及时洗

搅拌桶、抹子等工具，用完后立即用清水冲洗干净，避免砂浆结块 —— 下次使用时不用再费力清理，节省时间，也能避免旧砂浆结块混入新砂浆，影响质量。

批次使用：搅拌好的砂浆 1 小时内用完

抗裂砂浆搅拌后，会逐渐 “初凝”，超过 1 小时（高温环境下 30 分钟）就会变稠、失去流动性，此时再加水搅拌，会破坏配方，导致强度下降 —— 建议根据施工速度，分批次搅拌，每次搅拌量控制在 1 小时内用完。

总结

抗裂砂浆的 “高效应用”，不是靠 “运气”，而是靠 “标准”：基材处理达标是基础，精准配比搅拌是核心，细节施工养护是保障。掌握这 3 大黄金法则，不仅能让抗裂砂浆真正 “抗裂”，还能减少返工、缩短工期，让工程质量更稳定 —— 这就是老师傅 “不外传” 的秘诀，看似简单，却能避开 90% 的施工坑。

- END -
